C# SolidWorks 二次开发 API—连接solidworks

从事二次开发十几年了，一直没有时间好好整理笔记，最近准备花一些时间整理一下。

Solidworks二次开发需要一些C# Vb.net C++ 等编程语言的基础知识，大多使用Visual Studio进行开发。

再一个就是Solidworks要熟悉或者精通，因为任何手工都无法实现的东西，基本上做二次开发也不能实现。

那我们从最基础的连接到solidworks开始：

1.新建一个窗体程序或者控制台应用,我们以窗体程序为例：

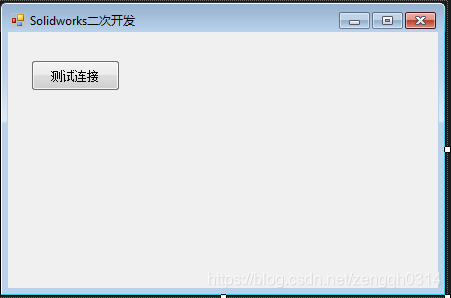

加上一个按钮：

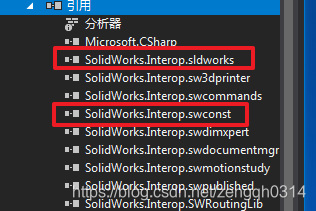

2.用NuGet查找solidworks进行dll的引用。自己选择对应版本或者其它包装好的库

（至少包括SolidWorks.Interop.sldworks ，SolidWorks.Interop.swconst，其它的可以删除掉）

3.新建一个公共类

using SolidWorks.Interop.sldworks;
using System;
using System.Diagnostics;
using System.Runtime.InteropServices;
using System.Windows.Forms;

namespace CSharpAndSolidWorks
{
    public class Utility
    {
        public static ISldWorks SwApp { get; private set; }

        public static ISldWorks ConnectToSolidWorks()
        {
            if (SwApp != null)
            {
                return SwApp;
            }
            else
            {
                Debug.Print("connect to solidworks on " + DateTime.Now);
                try
                {
                    SwApp = (SldWorks)Marshal.GetActiveObject("SldWorks.Application");
                }
                catch (COMException)
                {
                    try
                    {
                        SwApp = (SldWorks)Marshal.GetActiveObject("SldWorks.Application.23");//2015
                    }
                    catch (COMException)
                    {
                        try
                        {
                            SwApp = (SldWorks)Marshal.GetActiveObject("SldWorks.Application.26");//2018
                        }
                        catch (COMException)
                        {
                            MessageBox.Show("Could not connect to SolidWorks.", "SolidWorks", MessageBoxButtons.OK, MessageBoxIcon.Hand);
                            SwApp = null;
                        }
                    }
                }

                return SwApp;
            }
        }
    }
}

上面这个代码块是C# 连接Solidworks的代码(EXE程序)，默认是solidworks已经被用户打开了。

这种连接不打开solidworks会提示连接失败。

这样我们可以获取到当前第一个运行的solidworks对象。（exe方式永远只能获取到第一个运行的solidworks对象。dll方式是集成在对应的运行进程中的，所以可以多个同时操作）

4.给按钮增加代码：

 private void BtnConnect_Click(object sender, EventArgs e)
        {
            ISldWorks swApp = Utility.ConnectToSolidWorks();

            if (swApp != null)
            {
                string msg = "This message from C#. solidworks version is " + swApp.RevisionNumber();

                swApp.SendMsgToUser(msg);
            }
        }

运行之后，点击按钮，会提示如下消息，表示我们用Visual Studio连接到已经打开的Solidworks成功了。
