C# SolidWorks 二次开发 API — 把零件中的坐标点转换到总装配中

今天我们来看下solidworks中的坐标矩阵转换，这个例子是把子零件中的一个基准轴的两个端点读出来，并转换到总装配的坐标系中，得到在总装配体坐标系的位置，可以进一步判断轴的真实安装方向。

直接上代码：

 private void btn_Transform_PartToAsm_Click(object sender, EventArgs e)
        {
            //连接到Solidworks

            //这个例子是把零件中的一个基准轴 的两个点的坐标转换到装配体中

            //请打开装配体，并在某个零件下选择一下基准轴

            ISldWorks swApp = Utility.ConnectToSolidWorks();

            ModelDoc2 swModel = (ModelDoc2)swApp.ActiveDoc;

            SelectionMgr swSelMgr = swModel.ISelectionManager;

            Feature swFeat = (Feature)swSelMgr.GetSelectedObject6(1, 0);

            String sAxisName = swFeat.Name;

            RefAxis RefAxis = swFeat.GetSpecificFeature2();

            var vParam = RefAxis.GetRefAxisParams();

            Component2 inletPart = swSelMgr.GetSelectedObjectsComponent4(1, 0);

            double[] nPt = new double[3];
            double[] nPt2 = new double[3];

            object vPt;
            object vPt2;

            nPt[0] = vParam[0]; nPt[1] = vParam[1]; nPt[2] = vParam[2];
            nPt2[0] = vParam[3]; nPt2[1] = vParam[4]; nPt2[2] = vParam[5];

            vPt = nPt;
            vPt2 = nPt2;

            MathUtility swMathUtil = (MathUtility)swApp.GetMathUtility();

            MathTransform mathTransform = inletPart.Transform2;

            MathTransform swXform = (MathTransform)mathTransform;

            MathPoint swMathPt = (MathPoint)swMathUtil.CreatePoint((vPt));

            MathPoint swMathPt2 = (MathPoint)swMathUtil.CreatePoint((vPt2));

            //swXform.Inverse(); 反转的话就是把装配体中的点坐标转到零件对应的坐标系统中

            swMathPt = (MathPoint)swMathPt.MultiplyTransform(swXform);

            swMathPt2 = (MathPoint)swMathPt2.MultiplyTransform(swXform);

            var x = swMathPt.ArrayData[0];
            var y = swMathPt.ArrayData[1];
            var z = swMathPt.ArrayData[2];
            var x2 = swMathPt2.ArrayData[0];
            var y2 = swMathPt2.ArrayData[1];
            var z2 = swMathPt2.ArrayData[2];

            var v1 = x2 - x;
            var v2 = y2 - y;
            var v3 = z2 - z;

            if (Math.Round(v3, 4) != 0 && Math.Round(v1, 4) == 0 && Math.Round(v2, 4) == 0)
            {
                MessageBox.Show("此轴在Z方向上");
            }


        }

比较全的关于矩阵转换的一篇文章：

https://cadbooster.com/complete-overview-of-matrix-transformations-in-the-solidworks-api/#available-transformations-solidworks





posted @
2019-12-31 10:12
painezeng  阅读(
233)  评论(
0)
编辑
收藏
举报

C# SolidWorks 二次开发 API — 实例：屏幕上1:1显示零件

这个功能很多年前就有人提过，这只是其中一个： https://forum.solidworks.com/message/878652

因为现在的屏幕越来越大，设计好的零件可能 需要按照料模型实际尺寸，投影到屏幕上。

做这个功能是很早之前有人有这种需求，问我能不能做到，因为他们需要在一个超大的电视上显示实际的产品大小，用来介绍产品，经过我的研究，solidworks中显示有个内置比例，并且当solidworks窗口大小不一样的时候，要想1：1显示也是要调整的，而不是一次性的。

解决这个问题的思路：先得到屏幕的实际物理尺寸，然后利用solidworks中的设计尺寸，与在屏幕外用卡尺测量出来的实际尺寸之前的比例关系，可以得到当前状态下solidworks显示模型在1：1时的比例关系。

我们要的效果就是如下：

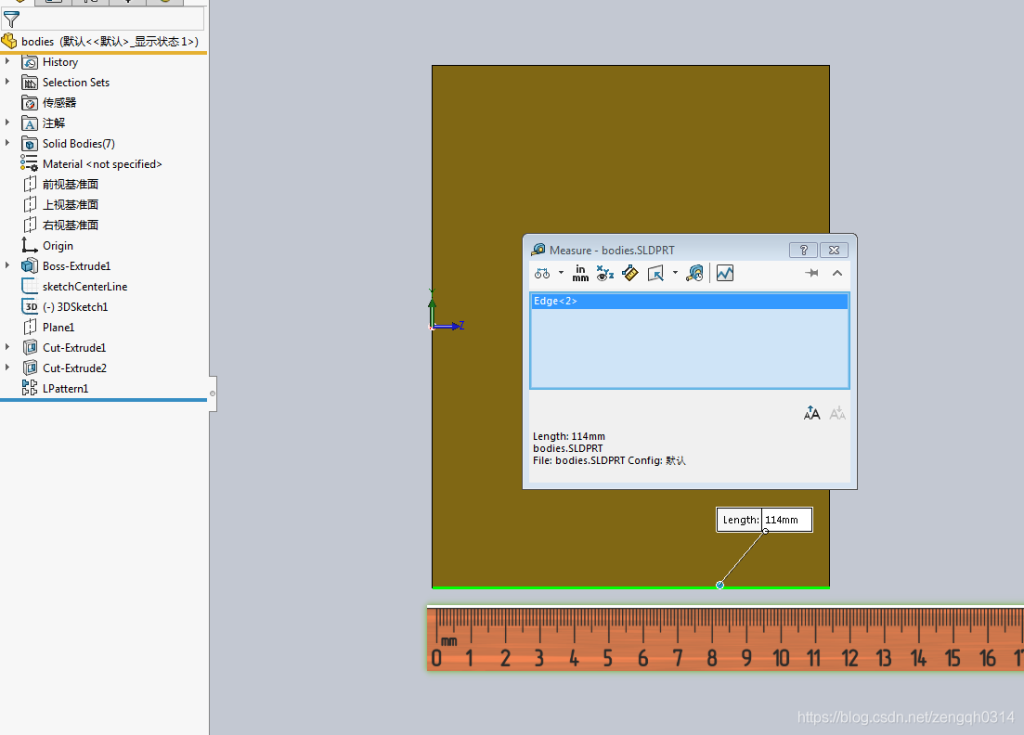

      测量尺寸和零件的实体尺寸是一致的：

 先点击自动校准，然后点右侧的1：1就可以实物显示了。 在不改窗口大小的情况，不需要再次校准。





代码就不贴了，自已去下载吧。

posted @
2019-12-18 16:53
painezeng  阅读(
141)  评论(
0)
编辑
收藏
举报

C# SolidWorks 二次开发 API — 实例：多实体零件导出

这一篇文章来谈一下如何快速导出一个零件中的多实体，每个实体以单独零件名，并且会简单的得到它的包围盒信息，

最终生成一个装配体。



 下面是零件： 以多实体进行的设计，实体并且设定了材质。

 程序会在同目录下生成相同的文件夹和装配体信息， 有了装配体，后面就方便生成BOM了（同时程序中对程序的复制 阵列做了）处理.



 获取实体关键代码:

 private void ListBodies()
        {
            ModelDoc2 swModel = null;
            PartDoc swPart = null;
            object vBody;
            bool bRet;

            swModel = (ModelDoc2)iswApp.ActiveDoc;
            swModel.ClearSelection2(true);
            Debug.Print("File = " + swModel.GetPathName());

            txtPath.Text = swModel.GetPathName();

            this.Text = System.IO.Path.GetFileName(txtPath.Text);

            switch (swModel.GetType())
            {
                case (int)swDocumentTypes_e.swDocPART:
                    swPart = (PartDoc)swModel;
                    // Solid bodies
                    object[] vBodyArr = null;
                    Body2 swBody = default(Body2);

                    MathTransform swMathTrans = null;
                    vBodyArr = (object[])swPart.GetBodies2((int)swBodyType_e.swSolidBody, true);

                    if ((vBodyArr != null))
                    {
                        // Debug.Print("  Number of solid bodies: " + vBodyArr.Length);

                        foreach (object vBody_loopVariable in vBodyArr)
                        {
                            vBody = vBody_loopVariable;
                            swBody = (Body2)vBody;

                            string[] vConfigName = null;
                            vConfigName = (string[])swModel.GetConfigurationNames();
                            string sMatDB = "";
                            string sMatName = swBody.GetMaterialPropertyName("", out sMatDB);

                            //bRet = swBody.RemoveMaterialProperty((int)swInConfigurationOpts_e.swAllConfiguration, (vConfigName));

                            // Debug.Print("Body--> " + swBody.Name + " " + "");

                            FeatureType Ftype = 0;

                            var childFeature = swBody.GetFeatures();

                            foreach (var item in childFeature)
                            {
                                Feature f = (Feature)item;

                                Debug.Print(swBody.Name + "-->" + f.GetTypeName());

                                if (f.GetTypeName() == "MoveCopyBody")
                                {
                                    Ftype = FeatureType.Copy;
                                }
                                if (f.GetTypeName() == "MirrorSolid")
                                {
                                    Ftype = FeatureType.Mirror;
                                }
                            }

                            Body2 swOriBody = null;

                            string swOriBodyName = "";
                            string swOriBodyBox = "";

                            if (Ftype != 0)
                            {
                                try
                                {
                                    swOriBody = swBody.GetOriginalPatternedBody(out swMathTrans);

                                    swOriBodyName = swOriBody.Name;

                                    swOriBodyBox = GetBodyBox(swOriBody);
                                }
                                catch (Exception)
                                {
                                }
                            }

                            string bbox = GetBodyBox(swBody);

                            BodyModel tempBodyM = new BodyModel(swBody.Name, sMatName, swOriBodyName, Ftype, bbox);

                            if (bbox == swOriBodyBox && swBody.Name.ToString().Contains(swOriBodyName.ToString()) == false)
                            {
                                if ((int)tempBodyM.featureT == 0)
                                {
                                    listBodies_Normally.Items.Add(tempBodyM.name);
                                }
                                else if ((int)tempBodyM.featureT == 1 && tempBodyM.name.Contains("镜向") == true) //mirror
                                {
                                    listBodies_MirrorCopy.Items.Add(tempBodyM.name + "<--M--" + tempBodyM.refBodyname);
                                    tempBodyM.comment = "镜向-" + tempBodyM.refBodyname;
                                    //tempBodyM.name = "镜像-" + tempBodyM.refBodyname + "-" ;
                                }
                                else if ((int)tempBodyM.featureT == 2 && (tempBodyM.name.Contains("复制") == true || tempBodyM.name.Contains("阵列") == true))  //copy
                                {
                                    listBodies_MirrorCopy.Items.Add(tempBodyM.name + "<--C--" + tempBodyM.refBodyname);

                                    tempBodyM.comment = "复制-" + tempBodyM.refBodyname;
                                }
                            }
                            else
                            {
                                listBodies_Normally.Items.Add(tempBodyM.name);
                            }

                            bodyModels.Add(tempBodyM);
                        }
                    }
                    break;

                case (int)swDocumentTypes_e.swDocASSEMBLY:
                    //ProcessAssembly(swApp, swModel);
                    break;

                default:
                    return;
                    break;
            }

            Debug.Print(bodyModels.Count.ToString());
        }

生成新的装配体代码：

    private void CreateNewAssembly(string assemblyName, List<string> partsname)
        {
            string assemblyDefaultPath = iswApp.GetDocumentTemplate(2, "", 0, 0, 0);

            var part = iswApp.NewDocument(assemblyDefaultPath, 0, 0, 0);

            if (part != null)
            {
                AssemblyDoc assemblyDoc = part as AssemblyDoc;

                ModelDoc2 modelDoc2 = assemblyDoc as ModelDoc2;

                ModelDocExtension swModExt = default(ModelDocExtension);

                int errors = 0;
                int warnings = 0;

                swModExt = (ModelDocExtension)modelDoc2.Extension;

                swModExt.SaveAs(assemblyName,
                    (int)swSaveAsVersion_e.swSaveAsCurrentVersion, (int)swSaveAsOptions_e.swSaveAsOptions_Silent, null, errors, warnings);

                modelDoc2 = iswApp.ActiveDoc;

                int i = 0;
                int tempV = ProgressBar.Value;
                foreach (var partN in partsname)
                {
                    labStatus.Text = "正在装配-->" + Path.GetFileNameWithoutExtension(partN);

                    ProgressBar.Value = tempV + i;

                    iswApp.OpenDoc6(partN.ToString(), 1, 32, "", ref errors, ref warnings);

                    assemblyDoc = (AssemblyDoc)iswApp.ActivateDoc3(System.IO.Path.GetFileNameWithoutExtension(assemblyName) + ".sldasm", true, 0, errors);

                    Component2 swInsertedComponent = default(Component2);

                    swInsertedComponent = assemblyDoc.AddComponent5(partN, 0, "", false, "", 0, 0, 0);

                    modelDoc2 = iswApp.ActiveDoc;
                    modelDoc2.ClearSelection2(true);

                    modelDoc2.Extension.SelectByID2(swInsertedComponent.GetSelectByIDString(), "COMPONENT", 0, 0, 0, false, 0, null, 0);

                    assemblyDoc.UnfixComponent();

                    modelDoc2.ClearSelection2(true);

                    modelDoc2.Extension.SelectByID2("Point1@Origin@" + swInsertedComponent.GetSelectByIDString(), "EXTSKETCHPOINT", 0, 0, 0, false, 0, null, 0);

                    modelDoc2.Extension.SelectByID2("Point1@Origin", "EXTSKETCHPOINT", 0, 0, 0, true, 0, null, 0);

                    Mate2 mate2 = default(Mate2);

                    mate2 = assemblyDoc.AddMate5(20, -1, false, 0, 0, 0, 0, 0.001, 0, 0, 0, false, false, 0, out int warings);
                    modelDoc2.ClearSelection2(true);
                    modelDoc2.EditRebuild3();

                    iswApp.CloseDoc(partN);

                    i = i + 1;
                }

                iswApp.ActivateDoc3(System.IO.Path.GetFileNameWithoutExtension(assemblyName) + ".sldasm", true, 0, errors);
                modelDoc2 = iswApp.ActiveDoc;
                modelDoc2.ShowNamedView2("*等轴测", 7);
                modelDoc2.ViewZoomtofit2();
                modelDoc2.Save();
            }

            ProgressBar.Value = ProgressBar.Maximum;
        }

完整代码请去码云或者github.

https://gitee.com/painezeng/CSharpAndSolidWorks

https://github.com/painezeng/CSharpAndSolidWorks

posted @
2019-12-16 13:10
painezeng  阅读(
501)  评论(
0)
编辑
收藏
举报

C# SolidWorks 二次开发 API — 效果动图集



标注或图块的动态跟随：

让球标按自定义的外形调整位置：

标注自增:

类似插入CAD中的属性块:



posted @
2019-12-16 11:06
painezeng  阅读(
85)  评论(
0)
编辑
收藏
举报

C# SolidWorks 二次开发 API — 在工程图中获取模型

最近两周比较忙，没怎么写新的博客，昨天有网友问到如何在工程图中获取零件相关属性。今天就把步骤写下来，之前有一篇博文已经写过如何遍历视图了，其实只需要获取视图中的模型就可以，这样就可以像在零件或者装配环境中操作了。

今天我们来个简单一点的：

请打开一个工程图，并选中其中一个视图。

这后点击工具上的按钮，就会提示零件的路径。





 private void GetDrawingModel_Click(object sender, EventArgs e)
        {
            //连接到Solidworks
            ISldWorks swApp = Utility.ConnectToSolidWorks();

            ModelDoc2 swModel = (ModelDoc2)swApp.ActiveDoc;

            // DrawingDoc dc = (DrawingDoc)swModel;

            SelectionMgr selectionMgr = (SelectionMgr)swModel.SelectionManager;

            //获取选择的视图对象
            View view = (View)selectionMgr.GetSelectedObject5(1);

            //获取视图中的引用模型
            var viewModel = view.ReferencedDocument;

            //其它读取属性请参考博文 读取零件属性 ->BtnGetPartData_Click

            MessageBox.Show(viewModel.GetPathName());
        }



posted @
2019-12-10 09:12
painezeng  阅读(
130)  评论(
0)
编辑
收藏
举报
