C# SolidWorks 二次开发 API — 在工程图中获取模型

最近两周比较忙，没怎么写新的博客，昨天有网友问到如何在工程图中获取零件相关属性。今天就把步骤写下来，之前有一篇博文已经写过如何遍历视图了，其实只需要获取视图中的模型就可以，这样就可以像在零件或者装配环境中操作了。

今天我们来个简单一点的：

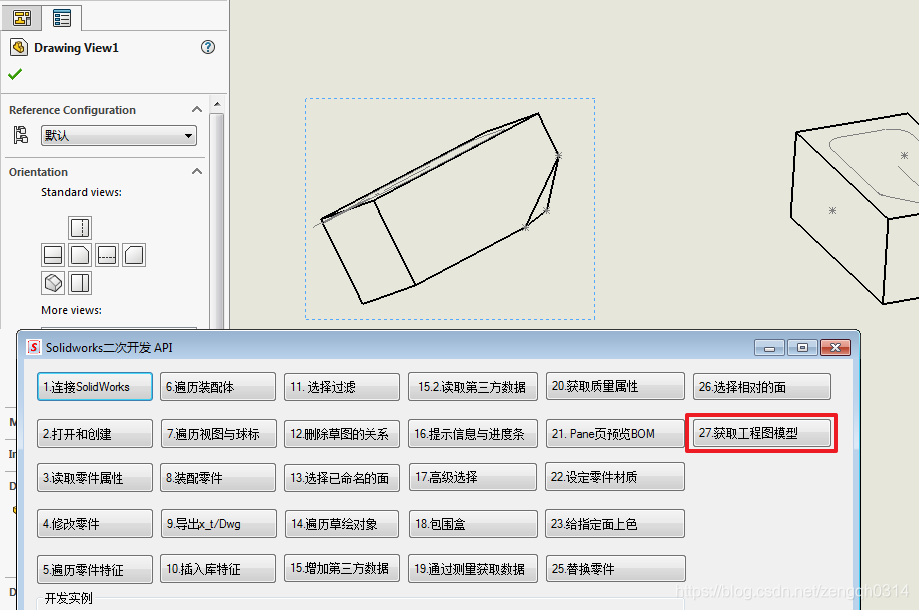

请打开一个工程图，并选中其中一个视图。

这后点击工具上的按钮，就会提示零件的路径。





 private void GetDrawingModel_Click(object sender, EventArgs e)
        {
            //连接到Solidworks
            ISldWorks swApp = Utility.ConnectToSolidWorks();

            ModelDoc2 swModel = (ModelDoc2)swApp.ActiveDoc;

            // DrawingDoc dc = (DrawingDoc)swModel;

            SelectionMgr selectionMgr = (SelectionMgr)swModel.SelectionManager;

            //获取选择的视图对象
            View view = (View)selectionMgr.GetSelectedObject5(1);

            //获取视图中的引用模型
            var viewModel = view.ReferencedDocument;

            //其它读取属性请参考博文 读取零件属性 ->BtnGetPartData_Click

            MessageBox.Show(viewModel.GetPathName());
        }
