如何 SolidWorks 减小文件大小?

今天在无意中看到了官方培训视频中关于如何减小文件大小的视频，虽然有些方法在实际中操作过，但是有些新方法可以知道一下。
常规的就是把文件另存，这样大小有时候会小很多，尤其是多配置的情况下。
也许后续在SolidWorks二次开发过程中考虑到网络或者文件尺寸因素的情况下，可能用的到。

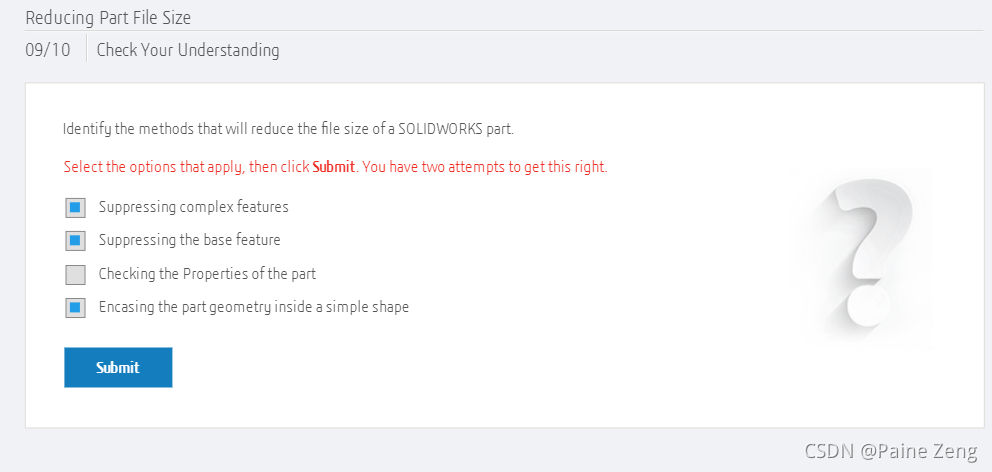

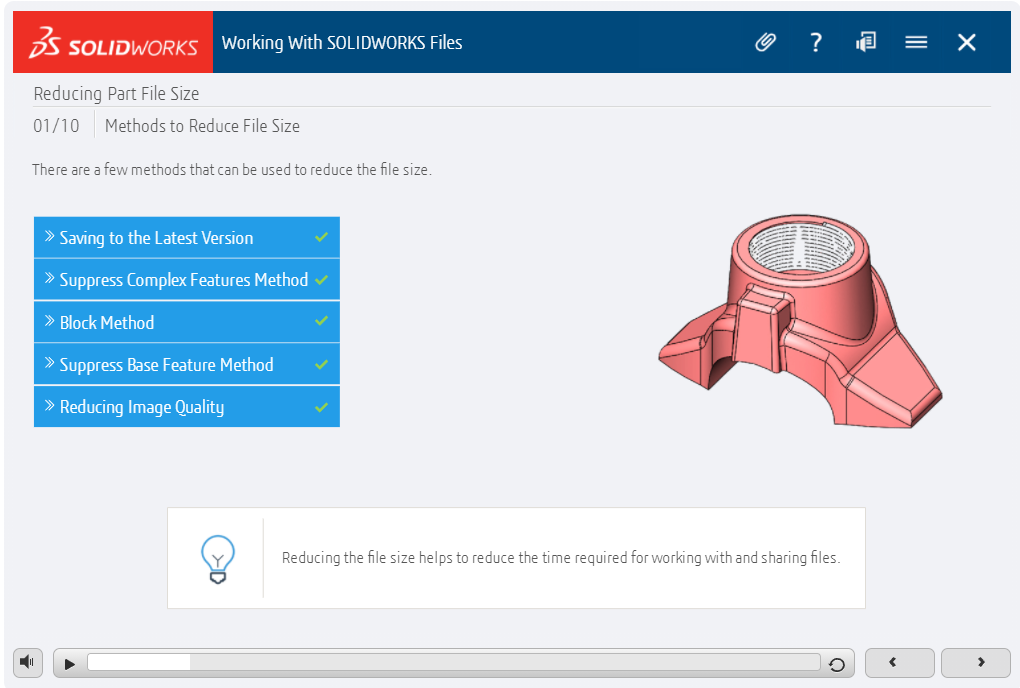

方法有以下:

下面是例子:

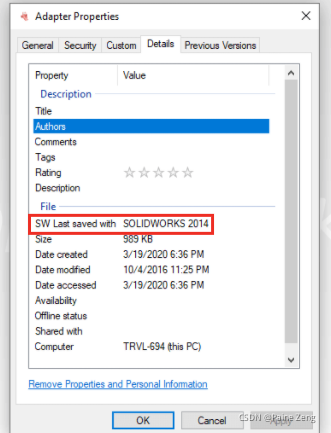

原始文件2014 989kb

– 保存为最新版本的文件
这个不解释，就是文件升级。

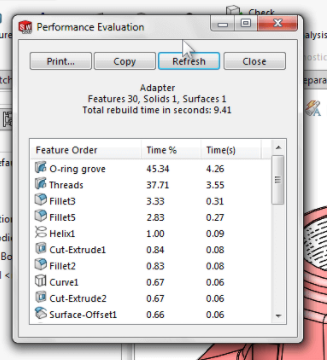

保存为2020之后文件变为784kb – 压缩复杂的特征 这个就是把零件中比较复杂的特征压缩掉，可以用过自带的工具体现：

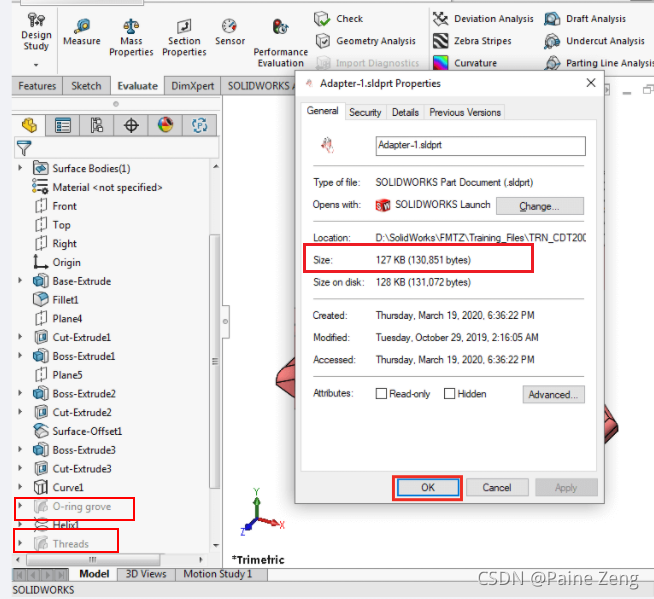

把耗时的特征压缩掉之后，另存后大小变为了127kb

– 方块法

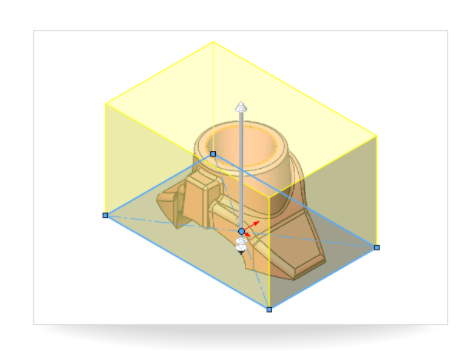

这个就是把原有的零件用一个块块包起来。

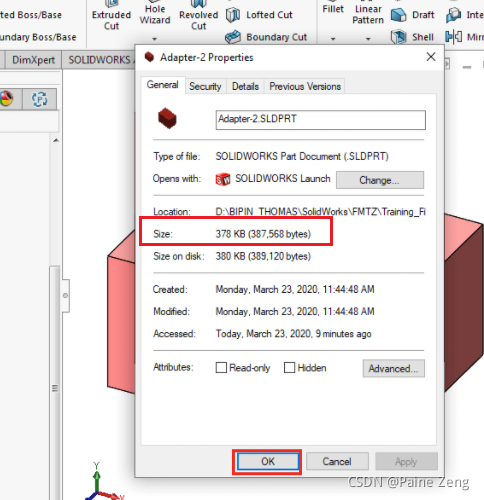

此时文件大小变成了 378kb:

– 压缩基体特征法

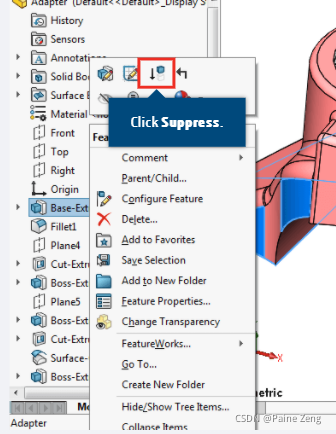

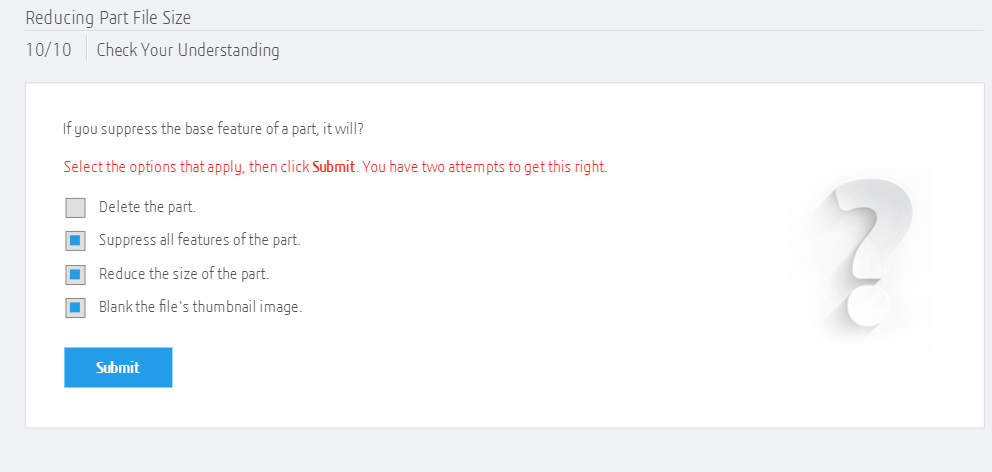

第一个特征压缩掉之后，其实相当于所有的特征都压缩了。这个方法以前也用过。只是不知道如果有很多特征本来压缩的时候是不是会有问题(无法还原)，大家可以自行测试。

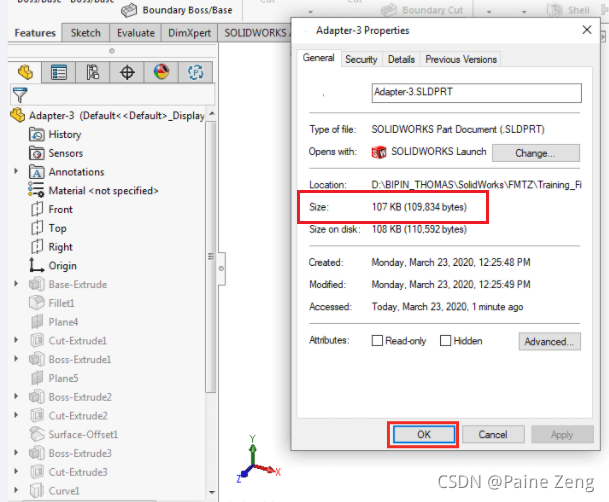

这个状态下文件尺寸是 107kb

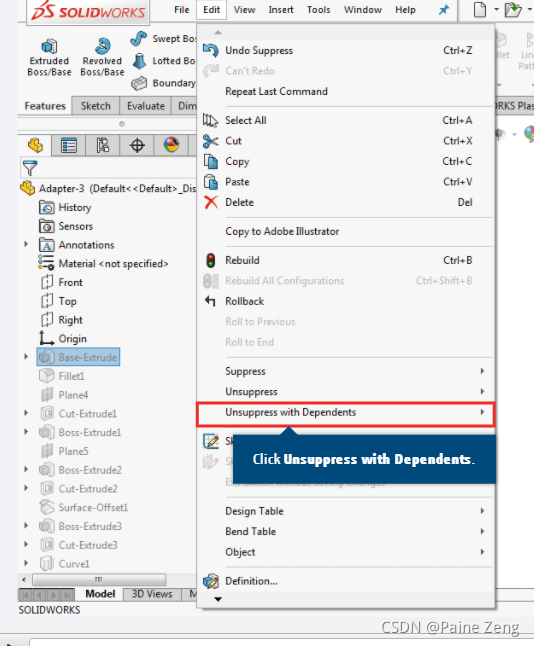

官方的视频操作中用的是这个方法来重新解除压缩。

– 降低显示质量

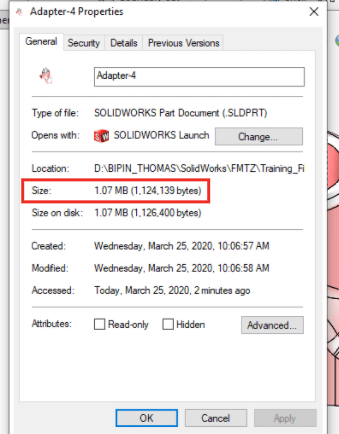

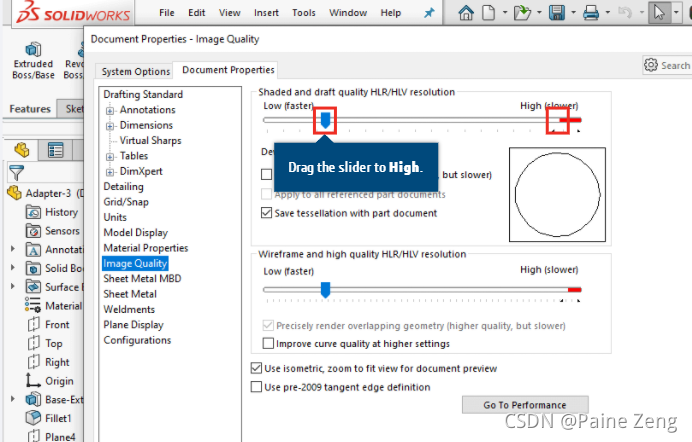

上面是高质量的情况下，保存的尺寸

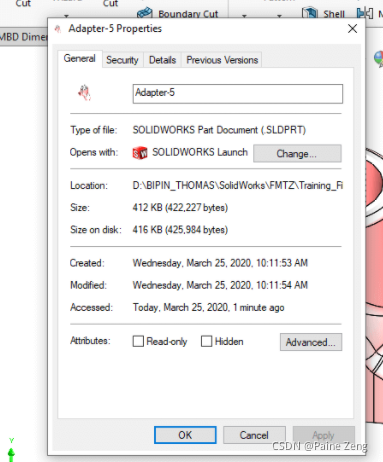

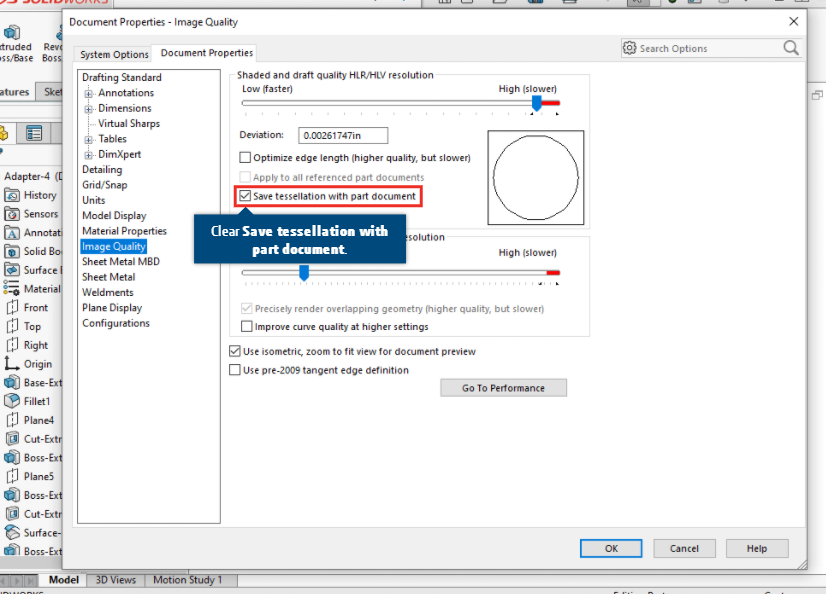

下面是修改为不随文件保存tessellation信息之后，文件的大小： 412kb

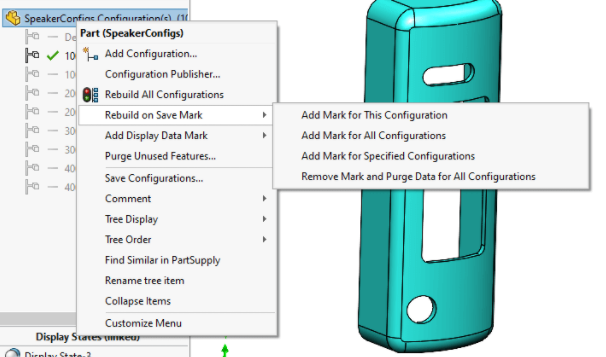

关于多配置的文件，有些选项可以控制。但是如果配置都随文件保存的话，文件尺寸就很大，如果不保存的话，文件小，但是使用时会重新计算。
