SolidWorks二次开发—高级配合(轮廓中心)

今天有网友咨询高级配合中的面中心配合无法生成。所以我特意来测试了一下，做个总结。

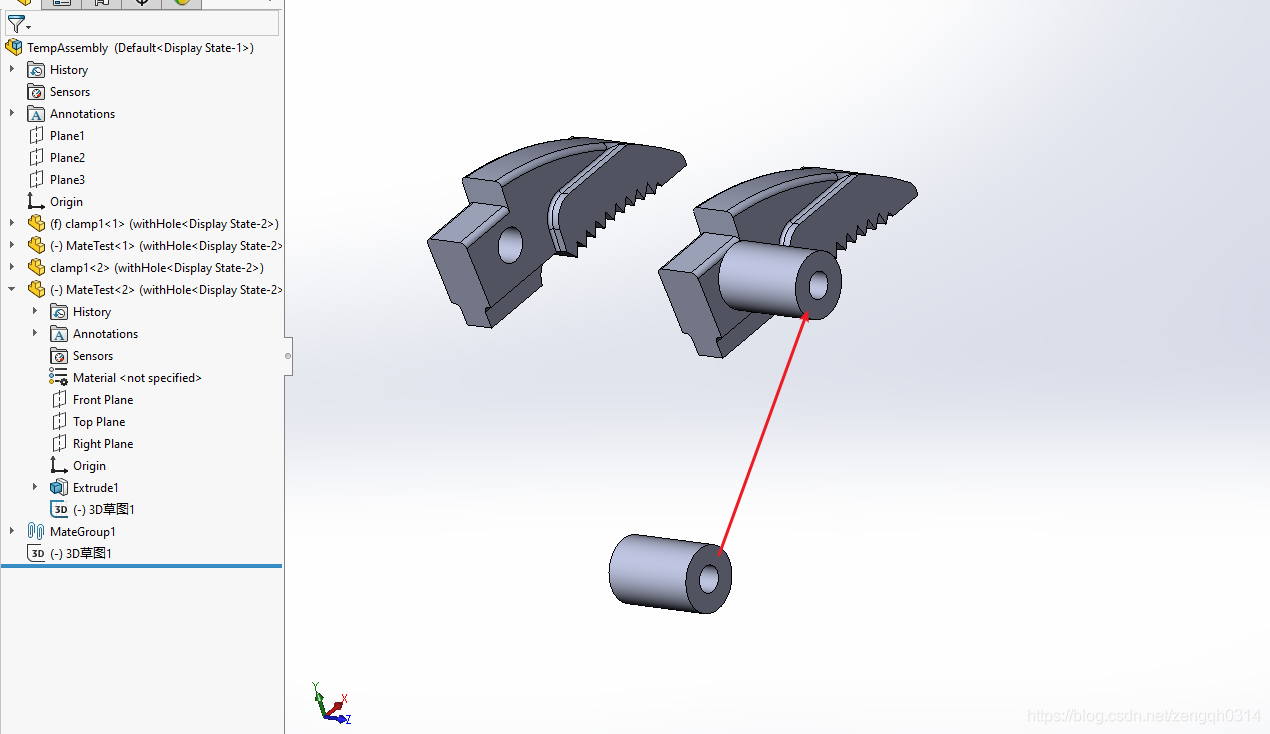

先打开简单的装配体，确认配合操作。

开始录制宏:

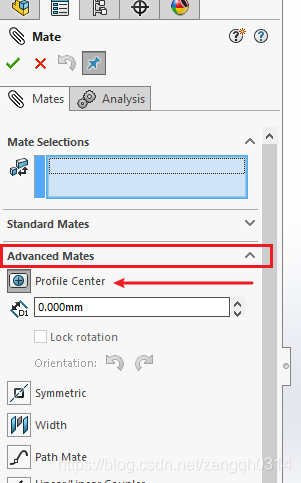

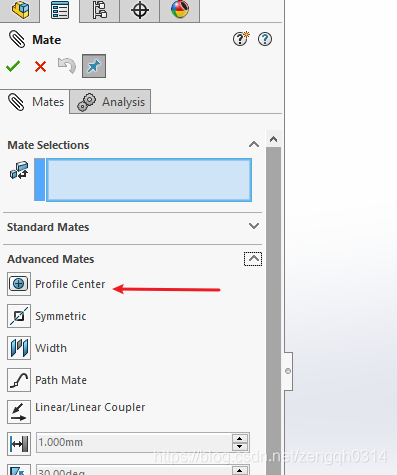

点击Mate ，切换到高级配合中的轮廓中心配合。

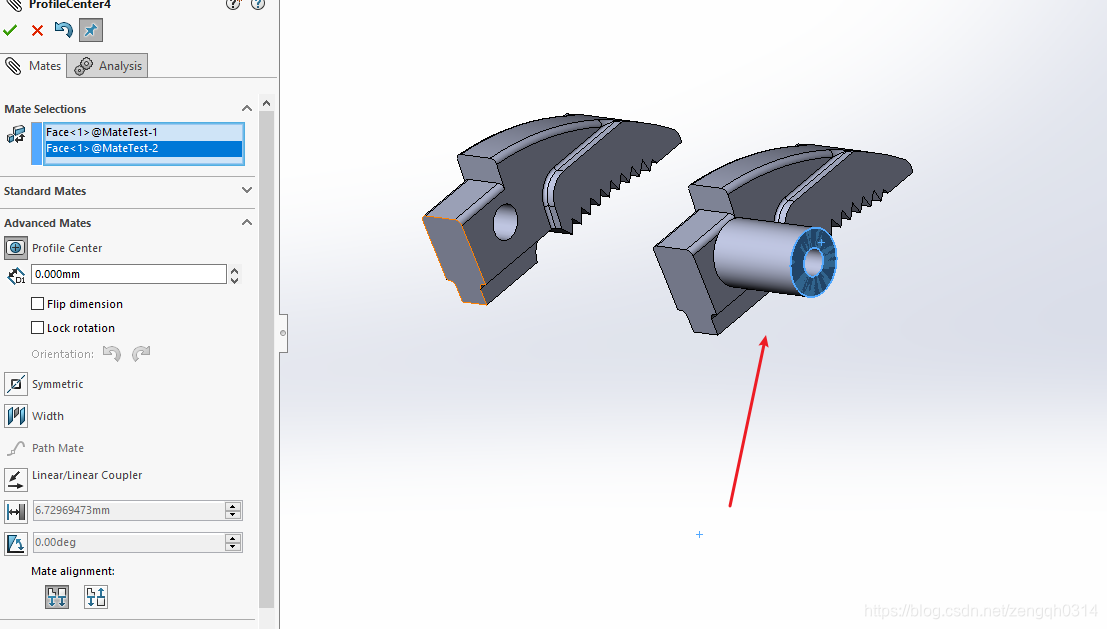

再选第一步确定的2个面，配合自动完成了。

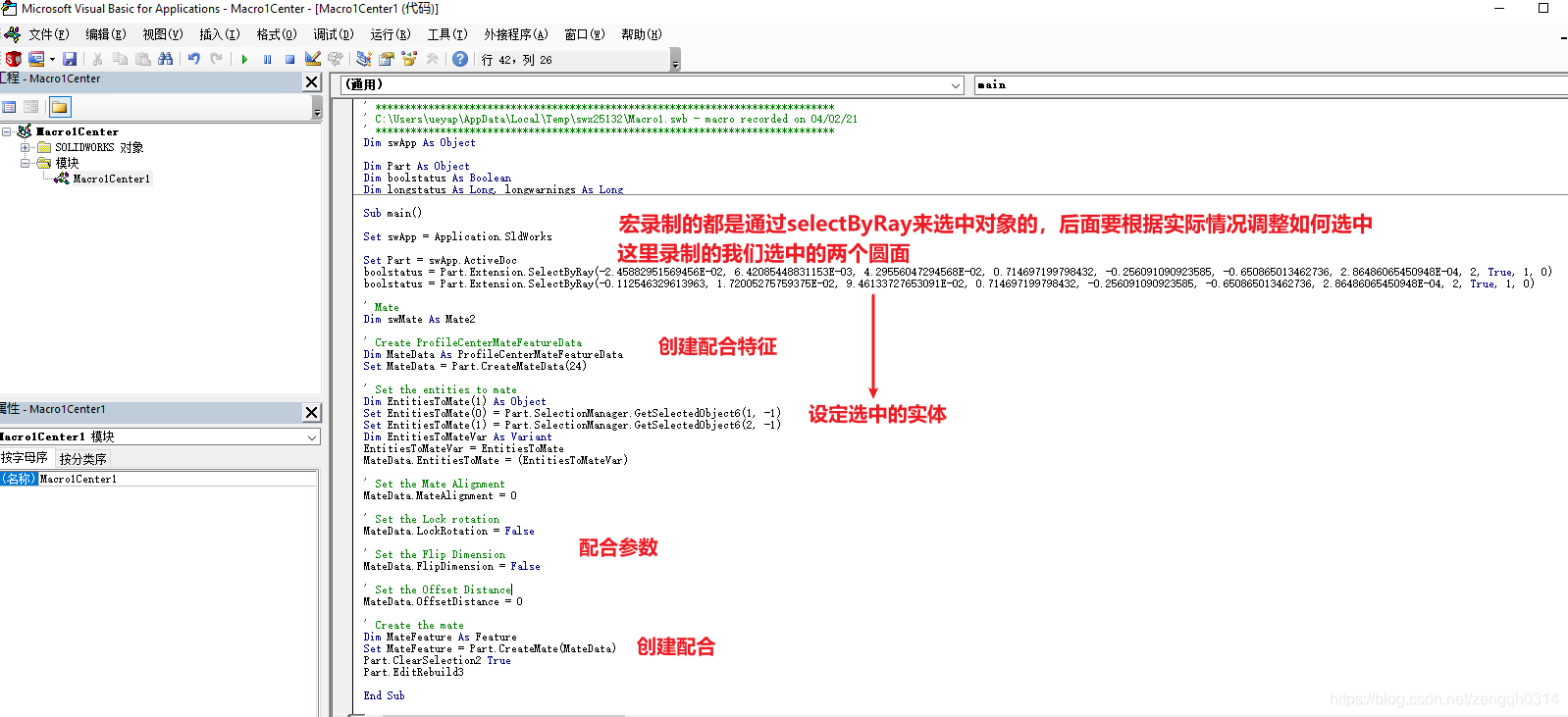

停止录制，然后保存录制的文件，然后用最后面的编辑按钮打开刚保存过的swp文件。

录制出来的宏，其实都有英文的注释。把Solidworks退回一步，取消掉我们刚刚手动配合的操作。
直接在VBA宏编辑器中按F5,Solidworks就再次把这个面中心的配合做好了。
下面是我大概注释的几步，大家可以参考修改为自己想要的代码，如vb.net 或者C#

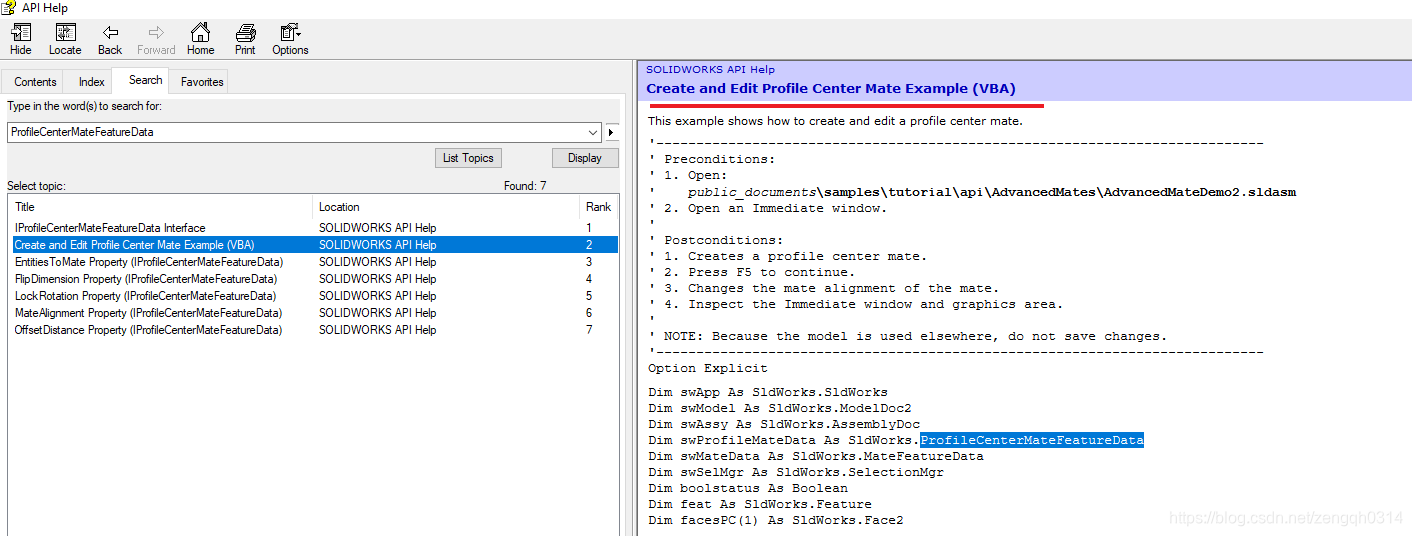

当然我们还可以去API中搜索一下 这个配合所出来的关键字：

录制出来的关键字:
ProfileCenterMateFeatureData

API中也只是给了一个VBA的例子，大家可以参考的去看看，实现一下。

后来网友说他也是用C#。但是就是不成功，我就来改成C#的来测试，也是可以了，就是设置配合对象的时候要动态转换。

源码如下：

            //请先分别在两个零件中选中用于轮廓配合的面。
            //连接到Solidworks
            SldWorks swApp = Utility.ConnectToSolidWorks();

            ModelDoc2 swModel = (ModelDoc2)swApp.ActiveDoc;

            Face2 swSelFace = default(Face2);
            Face2 swSelFace2 = default(Face2);

            SelectionMgr swSelMgr = (SelectionMgr)swModel.SelectionManager;

            //获取选择数据
            SelectData swSelData = default(SelectData);

            swSelData = swSelMgr.CreateSelectData();

            swSelFace = (Face2)swSelMgr.GetSelectedObject6(1, 0);
            swSelFace2 = (Face2)swSelMgr.GetSelectedObject6(2, 0);

            var swAsmembly = swModel as AssemblyDoc;

            ProfileCenterMateFeatureData profileCenterMateFeatureData =
                (ProfileCenterMateFeatureData)swAsmembly.CreateMateData((int)swMateType_e.swMatePROFILECENTER);

            object[] mateFaces = new object[2];

            mateFaces[0] = swSelFace;
            mateFaces[1] = swSelFace2;

            var lisFaces = (DispatchWrapper[])ObjectArrayToDispatchWrapperArray((mateFaces));

            profileCenterMateFeatureData.EntitiesToMate = lisFaces;

            profileCenterMateFeatureData.MateAlignment = 0;

            profileCenterMateFeatureData.LockRotation = false;

            profileCenterMateFeatureData.FlipDimension = false;

            profileCenterMateFeatureData.OffsetDistance = 0;

            Feature newMateFeature = (Feature)swAsmembly.CreateMate(profileCenterMateFeatureData);

            swModel.EditRebuild3();

            if (newMateFeature != null)
            {
                MessageBox.Show("配合完成。");
            }

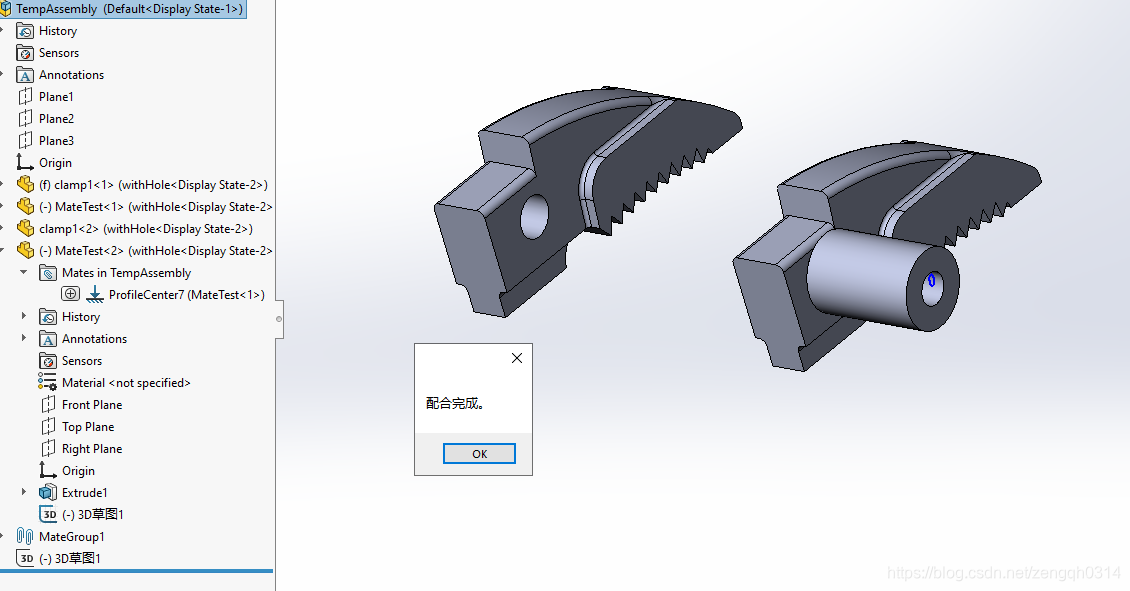

选中两个圆的面，执行之后：

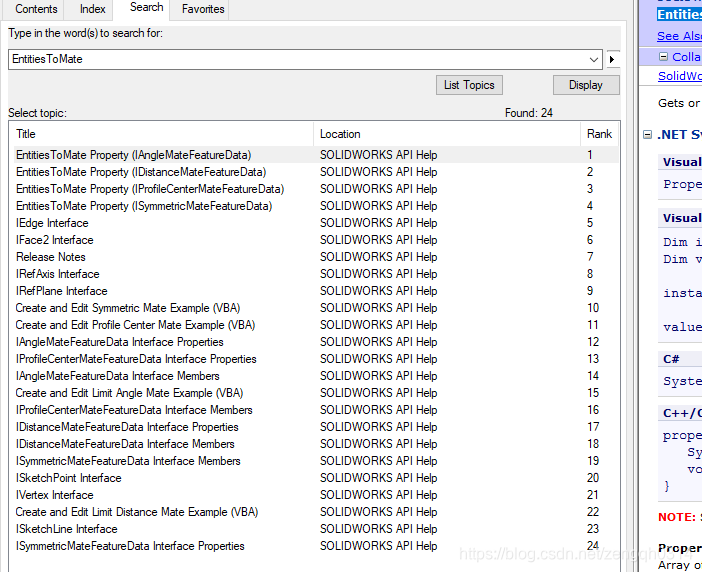

完成，我顺带查了下api，EntitiesToMate中根本没有C#相关的写法，所以不好理解这里面的东西。

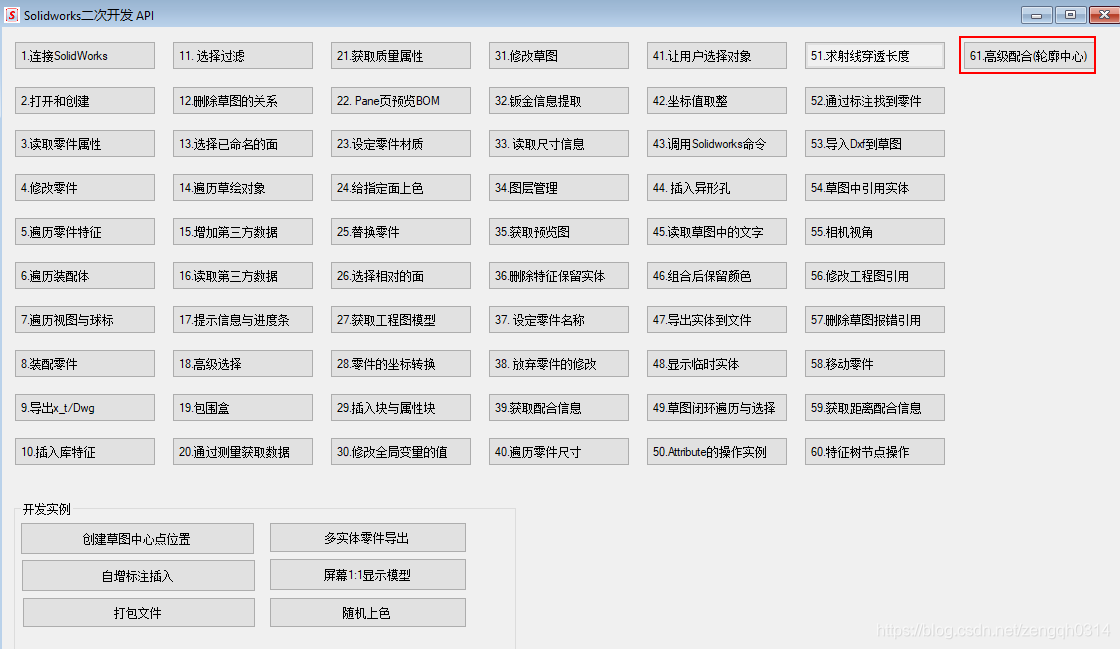

源代码还是老地方，有兴趣的自己拿。
