C# SolidWorks 二次开发 API — 修改全局变量的值

今天来简单讲一下如何修改方程式中的一些数据,有时候一些简单的模型我们就可以利用这个全局变量来控制模型.

如下图: 我设定了零件的高度方程式与全局变量h相等.

等到我们需要更新高度时,就可以直接修改这个全局变量,做到更简单的参数化方式,这个全局变量可以是上级装配体中的信息.

 下面来具体演示下如何找api:

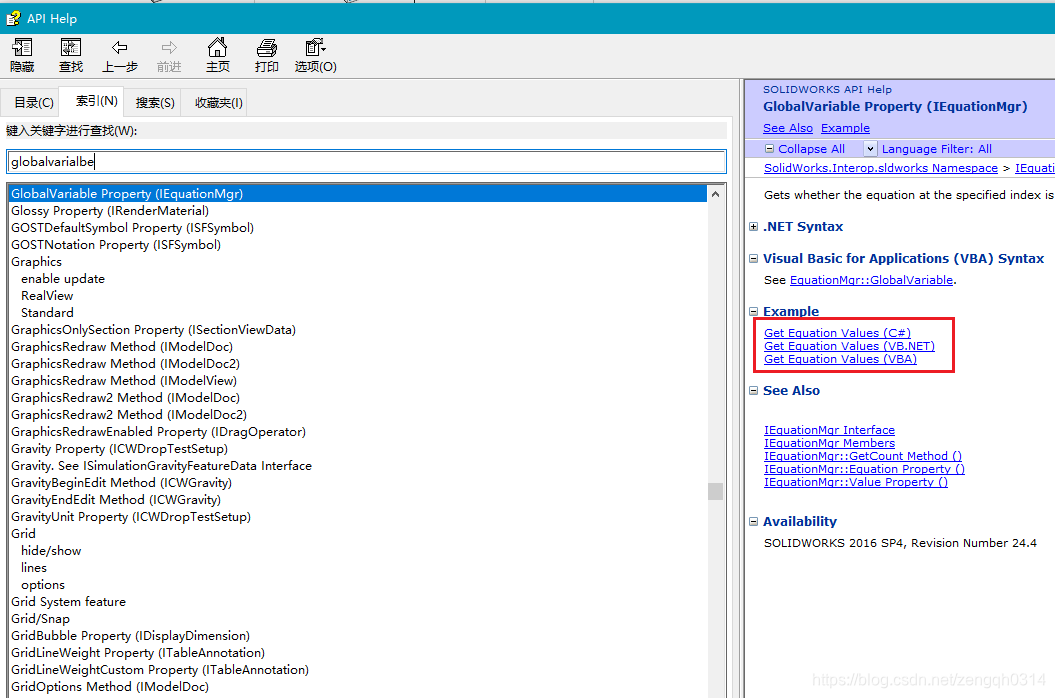

打开api帮助文件,搜索关键字 globalvariable,就会发现右侧的实例,是一个获取信息的.

This example shows how to get the values of equations.

//-----------------------------------------
// Preconditions:
// 1. Open public_documents\samples\tutorial\api\partequations.sldprt.
// 2. Open the Immediate window.
//
// Postconditions:
// 1. Gets each equation's value and index and whether the
//    equation is a global variable.
// 2. Examine the Immediate window.
//------------------------------------------
using SolidWorks.Interop.sldworks;
using SolidWorks.Interop.swconst;
using System.Runtime.InteropServices;
using System;
using System.Diagnostics;

namespace Macro1CSharp.csproj
{
    public partial class SolidWorksMacro
    {
        public void Main()
        {
            ModelDoc2 swModel = default(ModelDoc2);
            EquationMgr swEqnMgr = default(EquationMgr);
            int i = 0;
            int nCount = 0;

            swModel = (ModelDoc2)swApp.ActiveDoc;
            swEqnMgr = (EquationMgr)swModel.GetEquationMgr();
            Debug.Print("File = " + swModel.GetPathName());
            nCount = swEqnMgr.GetCount();
            for (i = 0; i < nCount; i++)
            {
                Debug.Print("  Equation(" + i + ")  = " + swEqnMgr.get_Equation(i));
                Debug.Print("    Value = " + swEqnMgr.get_Value(i));
                Debug.Print("    Index = " + swEqnMgr.Status);
                Debug.Print("    Global variable? " + swEqnMgr.get_GlobalVariable(i));
            }

        }

        /// <summary>
        ///  The SldWorks swApp variable is pre-assigned for you.
        /// </summary>
        public SldWorks swApp;
    }
}

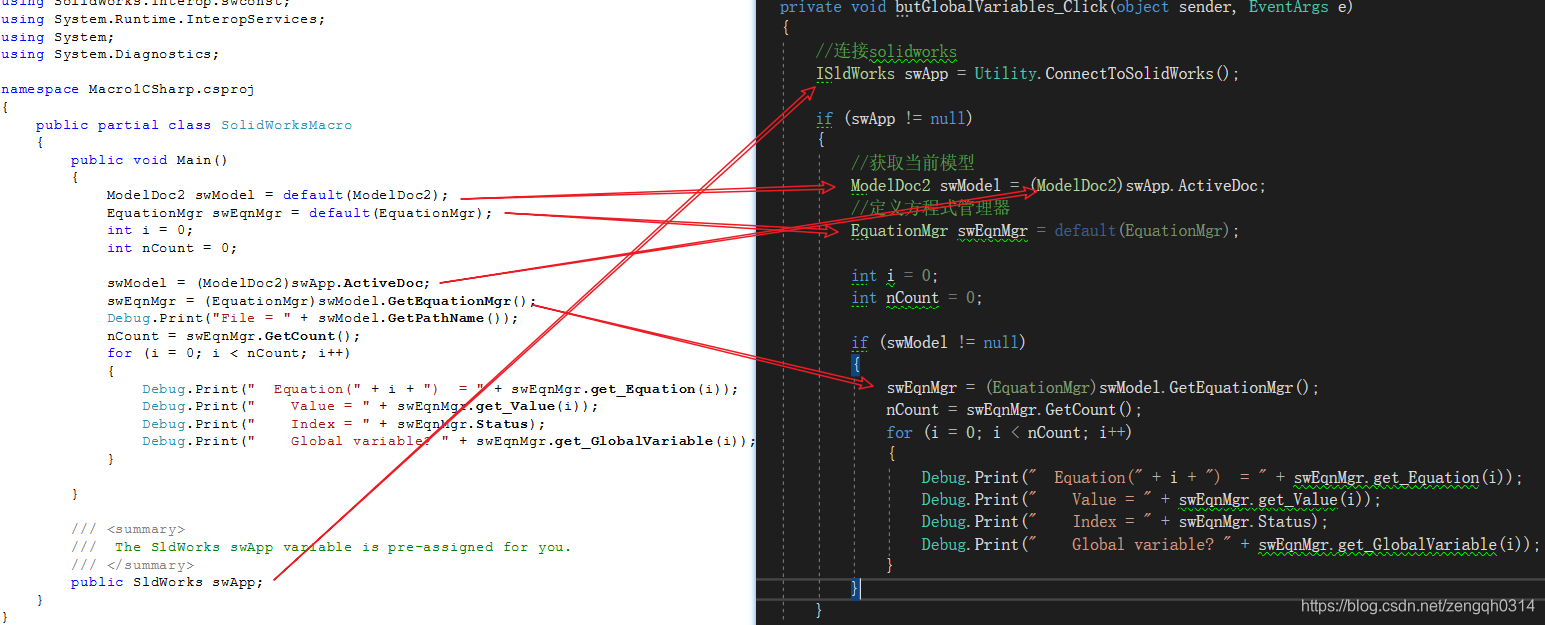

我们参考这段代码来完成方程式信息的读取: 增加按钮写代码.

 参照帮助文件写完的版本大概为:

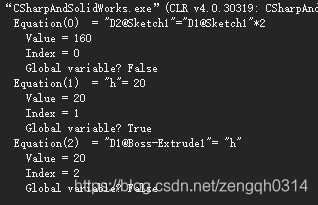

运行一下:



下面我们来做修改:

private void butGlobalVariables_Click(object sender, EventArgs e)
        {
            //连接solidworks
            ISldWorks swApp = Utility.ConnectToSolidWorks();

            if (swApp != null)
            {
                //获取当前模型
                ModelDoc2 swModel = (ModelDoc2)swApp.ActiveDoc;
                //定义方程式管理器
                EquationMgr swEqnMgr = default(EquationMgr);

                int i = 0;
                int nCount = 0;

                if (swModel != null)
                {
                    swEqnMgr = (EquationMgr)swModel.GetEquationMgr();
                    // nCount = swEqnMgr.GetCount();
                    //for (i = 0; i < nCount; i++)
                    //{
                    //    Debug.Print("  Equation(" + i + ")  = " + swEqnMgr.get_Equation(i));
                    //    Debug.Print("    Value = " + swEqnMgr.get_Value(i));
                    //    Debug.Print("    Index = " + swEqnMgr.Status);
                    //    Debug.Print("    Global variable? " + swEqnMgr.get_GlobalVariable(i));
                    //}

                    //修改高度为60

                    if (SetEquationValue(swEqnMgr, "h", 60))
                    {
                        swModel.ForceRebuild3(true);
                    }
                    else
                    {
                        MessageBox.Show("没有找到这个值!");
                    }
                }
            }
        }

        #region 修改全局变量所用到的方法

        public bool SetEquationValue(EquationMgr eqMgr, string name, double newValue)
        {
            int index = GetEquationIndexByName(eqMgr, name);

            if (index != -1)
            {
                eqMgr.Equation[index] = "\"" + name + "\"=" + newValue;

                return true;
            }
            else
            {
                return false;
            }
        }

        //通过名字找方程式的位置
        private int GetEquationIndexByName(EquationMgr eqMgr, string name)
        {
            int i;
            for (i = 0; i <= eqMgr.GetCount() - 1; i++)
            {
                var eqName = eqMgr.Equation[i].Split('=')[0].Replace("=", "");

                eqName = eqName.Substring(1, eqName.Length - 2); // removing the "" symbols from the name

                if (eqName.ToUpper() == name.ToUpper())
                {
                    return i;
                }
            }

            return -1;
        }

        #endregion 修改全局变量所用到的方法

到此,零件高度变成了60, 这一节先讲这么多吧.

最终代码请到码云或者github上下载.
