C# SolidWorks 二次开发 API — 实例：随机上色

随机上色这个功能做起来不算复杂，但是要想做的比较完美也不简单。

这一篇文章我就只做随机给装配体中的零件上色。

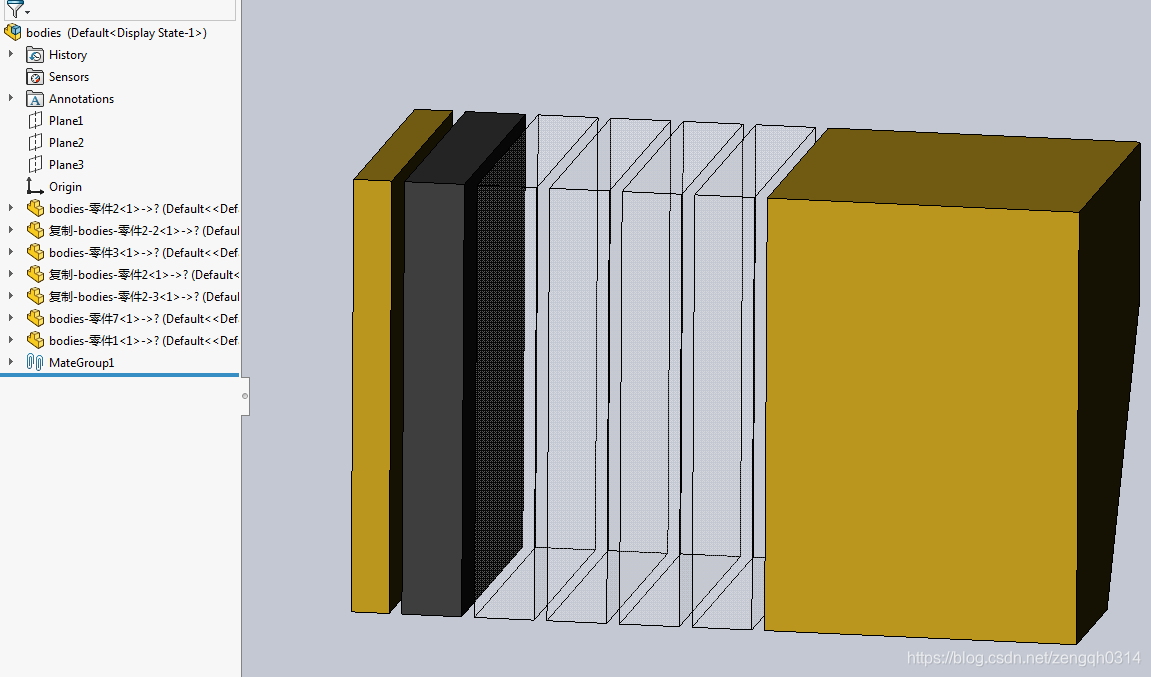

上色前：

 上色后：



简单的代码：

private void btn_setcolor_Click(object sender, EventArgs e)
        {
            ISldWorks swApp = Utility.ConnectToSolidWorks();

            if (swApp != null)
            {
                ModelDoc2 swModel = (ModelDoc2)swApp.ActiveDoc;

                Configuration swConf = swModel.GetActiveConfiguration();

                Component2 swRootComp = swConf.GetRootComponent();

                //遍历

                Utility.TraverseCompXform(swRootComp, 0, true);

                swModel.WindowRedraw();

                swModel.EditRebuild3();
            }
        }



以下是上色代码：
 //如果要设定颜色
                    if (setcolor == true)
                    {
                        double[] matPropVals = swModel.MaterialPropertyValues;
                        var tempC = GetRadomColor(System.IO.Path.GetFileNameWithoutExtension(swModel.GetPathName()));
                        matPropVals[0] = Convert.ToDouble(tempC.R) / 255;
                        matPropVals[1] = Convert.ToDouble(tempC.G) / 255;
                        matPropVals[2] = Convert.ToDouble(tempC.B) / 255;
                        swModel.MaterialPropertyValues = matPropVals;

                        swModel.WindowRedraw();
                    }


 public static System.Drawing.Color GetRadomColor(string name)
        {
            Random rnd = new Random();

            //这里可以根据需要指定颜色。
            if (name.Contains("m1"))
            {
                return System.Drawing.Color.Red;
            }

            return System.Drawing.Color.FromArgb(
                 rnd.Next(0, 255), /*红色*/
                 rnd.Next(0, 255), /*绿色*/
                 rnd.Next(0, 255)  /*蓝色*/ );
        }

具体代码见github或者码云，链接可以在之前的博文中找到。
