C# SolidWorks 二次开发 API — 替换零件

有些情况下我们需要去零件进行升级改版，需要先改好零件再利用替换功能进行升级。

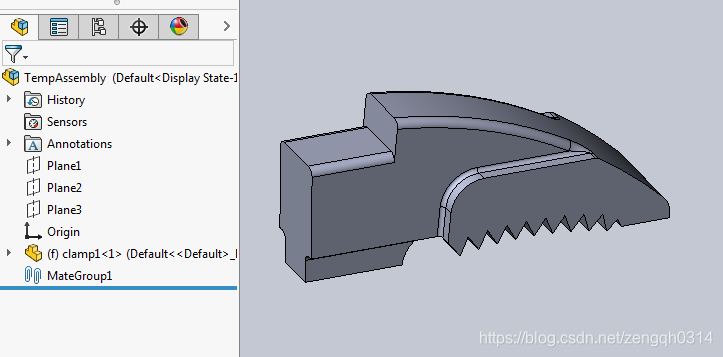

今天简单介绍下如何在装配体中进行零件的替换，当然我们默认参考关系都没问题。



代码如下：

private void Btn_ReplacePart_Click(object sender, EventArgs e)
        {
            //首先打开 TempAssembly.sldasm
            //运行后,程序会把装配体中的Clamp1零件替换成Clamp2

            ISldWorks swApp = Utility.ConnectToSolidWorks();

            ModelDoc2 swModel = swApp.ActiveDoc;

            ModelDocExtension swModelDocExt = (ModelDocExtension)swModel.Extension;

            SelectionMgr selectionMgr = swModel.SelectionManager;

            AssemblyDoc assemblyDoc = (AssemblyDoc)swModel;

            //替换为同目录下的clamp2
            string ReplacePartPath = Path.GetDirectoryName(swModel.GetPathName()) + @"\clamp2.sldprt";

            bool boolstatus;

            //选择当前的clamp1
            boolstatus = swModelDocExt.SelectByID2("clamp1-1@TempAssembly", "COMPONENT", 0, 0, 0, false, 0, null, 0);

            boolstatus = assemblyDoc.ReplaceComponents2(ReplacePartPath, "", false, 0, true);

            if (boolstatus == true)
            {
                MessageBox.Show("替换完成!");
            }
        }
