VBA SolidWorks 二次开发 API —从宏开始

Macro是可以用来录制一些操作的工具，然后你可以看到具体内部执行的一些代码。通过这些代码，我们可以更快更直接的找到所需要查询的API函数。我们以最简单的做一个拉伸特征开始，看如何找到对应的API

1.显示Macro工具条：

2. 点击工具条上的录制按钮，然后手动进行零件的新建，选择一个基准面，画一个圆，拉伸特征。然后点击工具条的停止按钮，指定保存路径以及文件名。 最后点击编辑宏，选择刚刚保存的文件。

3.那么我们就可以看到刚才录制操作代码了：

4. 在不太熟悉的情况下，可以在VBA的界面上，进入到Main代码之后，按F8,进行逐步调试，看哪一步是我们想了解的操作。

5.在我们知道 FeatureExtrusion2 这一步是创建拉伸特征之后 ，我们就可以去API帮助里面查询对应的API了。

进去之后 ，注意要找到最新的，有很多旧的API已经被弃用了。

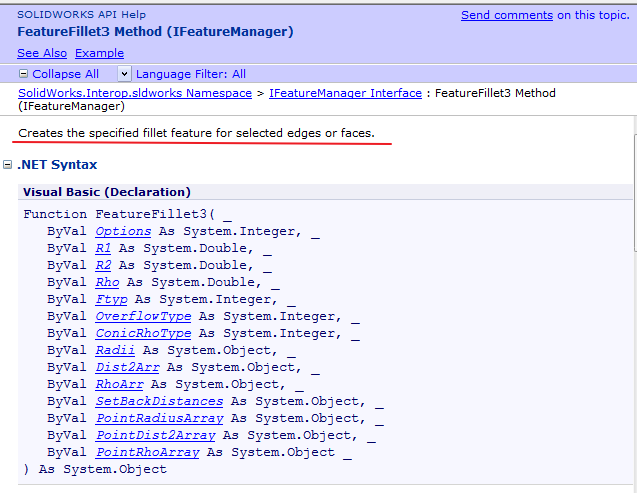

这个才是最新的：

然后查询结果中还有一些示例(后面以Example(VBA C# VB.net)的)，可以进一步进行深入学习。

对于一些宏操作无法录制出来的命令，只能通过API帮助去找对应的信息了。

建议把solidworks设计为英文界面，这个有助于在帮助中查找到对应的信息。
